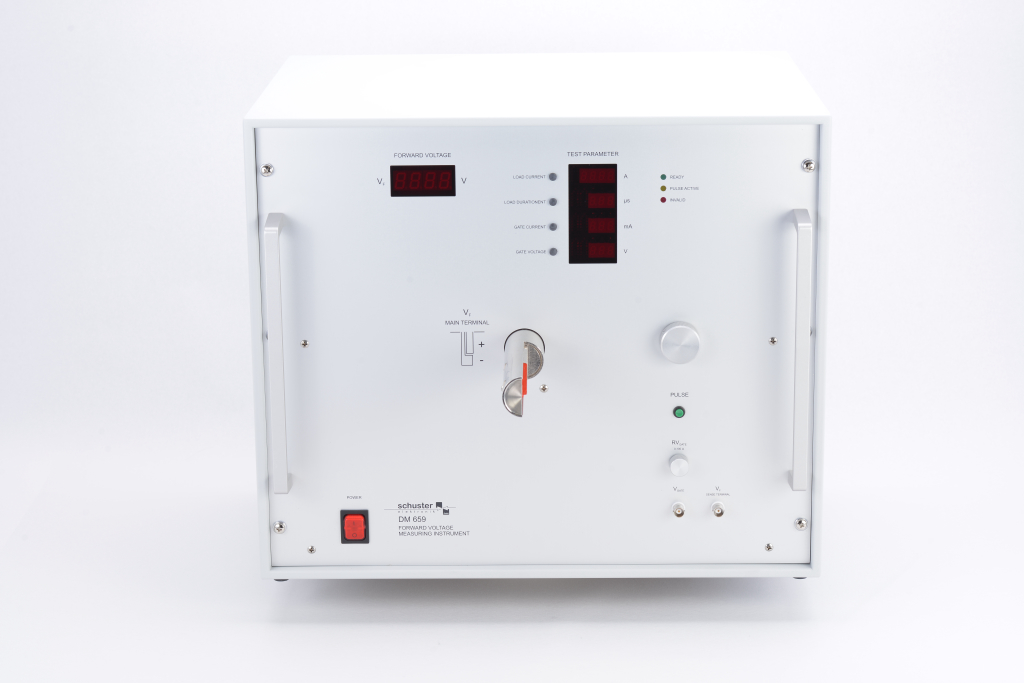

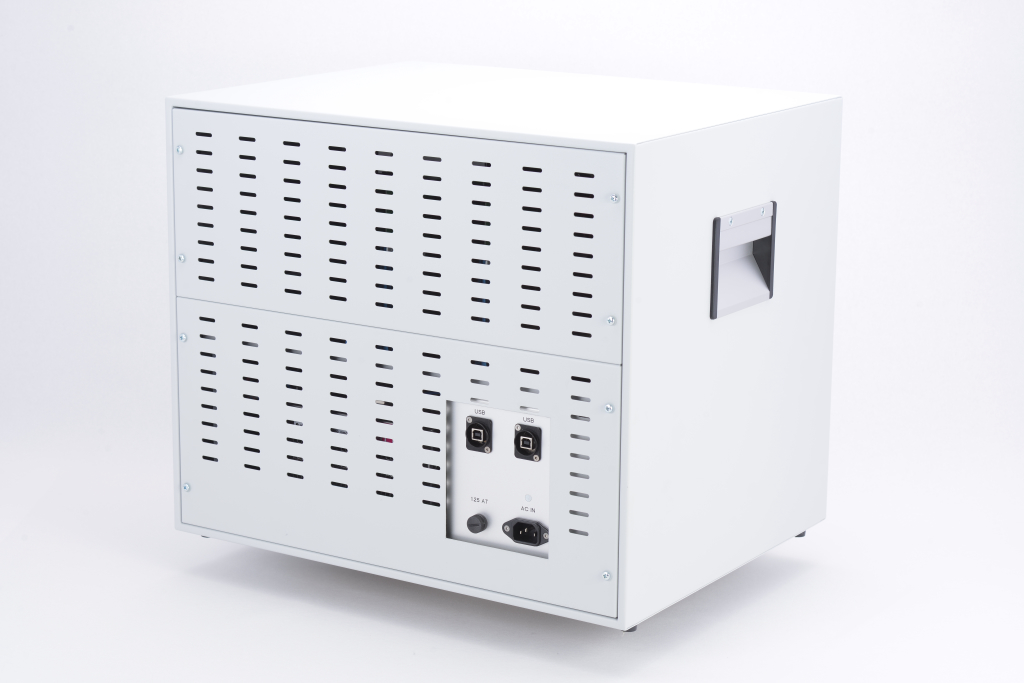

Das Durchlassmessgerät DM 659 dient zur Messung der Durchlassspannung von Leistungshalbleitern sowie zur Bestimmung der Ausgangs- und Übertragungskennlinien von IGBTs und MOSFETs. Das Prüfgerät kann sowohl als Handmessplatz genutzt werden als auch in eine automatisierte Prüfanlage integriert werden.

Zur Ermittlung der Durchlassspannung wird der Prüfling mit einem Laststromimpuls bis zu max. 5.000 A betrieben. Die Impulsbreite kann hier im Bereich zwischen 100 und 500 µs gewählt werden.

Der Prüfstrom wird dabei aus einer Kondensatorbatterie im Gerät entnommen. Je nach Größe des Prüfstroms ist zum Wiederaufladen dieser Baugruppe eine Erholungsphase von max. 250 ms notwendig. Anschließend ist das Gerät bereit für eine erneute Prüfung.

Bei Konfiguration des Messgerätes über die serielle Schnittstelle werden die übermittelten Vorgabewerte angezeigt und für die Messung benutzt.

Zur einfachen Generierung von Ausgangskennlinien oder Transferkennlinien steht eine Kennliniensoftware zur Verfügung. Dabei werden, beginnend beim eingestellten Basiswert, in kurzen Abständen Messungen bei ansteigenden Stromwerten durchgeführt und aufgezeichnet.

Bis zu 16 Kennlinien können in einem Diagramm dargestellt werden oder lassen sich als Einzeldatenreihen speichern, drucken und im Excel-Datenformat weiterverarbeiten.
