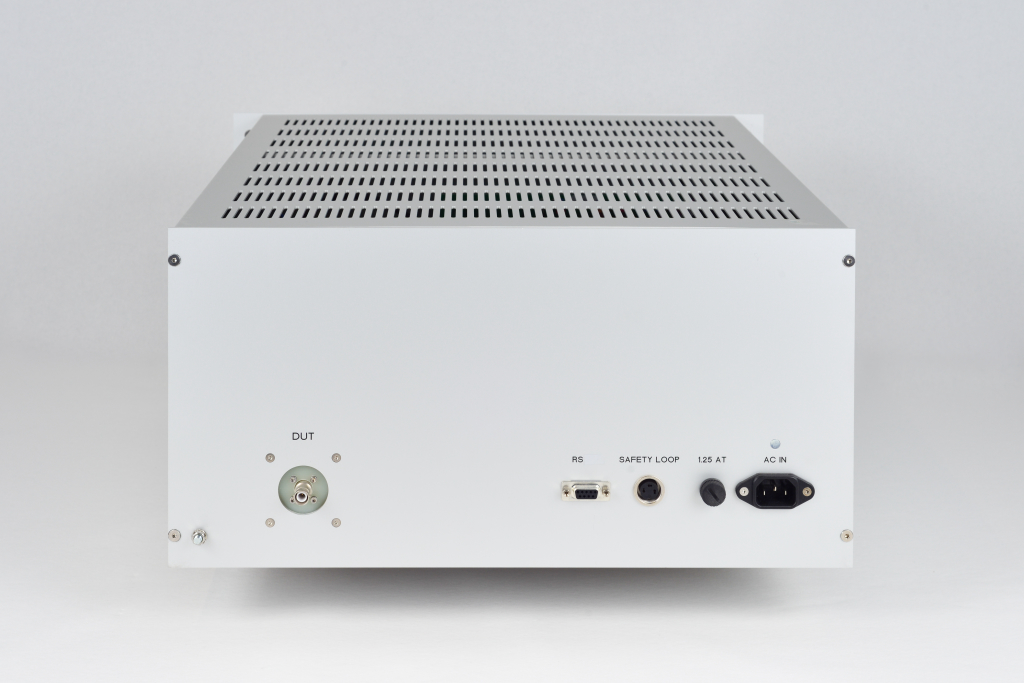

DVDT 736 - dv/dt-Generator und Prüfgerät
- Bestimmung der Eigenschaften des Bauteils in Entwicklung, Qualitätssicherung und Produktion
- Einfache Pass/Fail Überprüfung im Produktionsbetrieb
- Pulsgenerator mit einstellbarer Spannungssteilheit im Bereich von 50 bis 3.000 V/µs
- Scheitelspannung einstellbar zwischen 100 und 3.000 V
- Messmethoden für Ermittlung und Überprüfung der kritischen Spannungssteilheit von Thyristoren
- Optional mit Erfassung der Steilheit direkt am Messobjekt und Nachregelung der Prüfbedingung
- Messverfahren nach IEC 60747-6 ((dVD/dt)cr)
Merkmale
Das DVDT 736 dient zur Prüfung der Widerstandsfähigkeit von Thyristoren gegen dynamische Transienten. Dazu wird das Bauteil mit einem schnellen Spannungsanstieg beaufschlagt und das Zündverhalten bzw. Nichtzündverhalten betrachtet.
Über den dv/dt - Regler können verschiedene Spannungssteilheiten mittels einer Ansteuersoftware parametriert werden.
Bei der dv/dt - Prüfung wird der Prüfling mit einem definierten Spannungsanstieg bis zu einem bestimmten Spannungsendwert beaufschlagt.
Das DVDT 736 bietet zusätzlich die Möglichkeit, die kritische Spannungssteilheit eines Bauteils zu ermitteln, d. h., die Steilheit, bei der das Bauteil gerade noch nicht zündet.
Zündet der Prüfling während der Prüfung, so ist diese nicht bestanden.

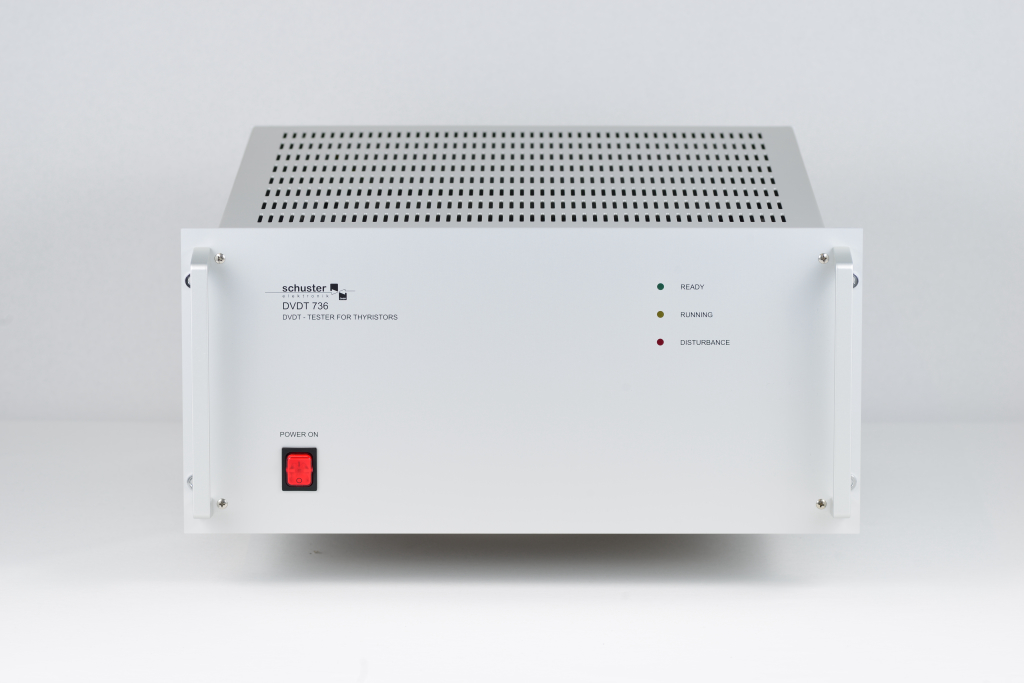

Eine manuelle Bedienmöglichkeit ist nicht gegeben. Drei Leuchtdioden geben Aufschluss über den Betriebszustand des Gerätes.
