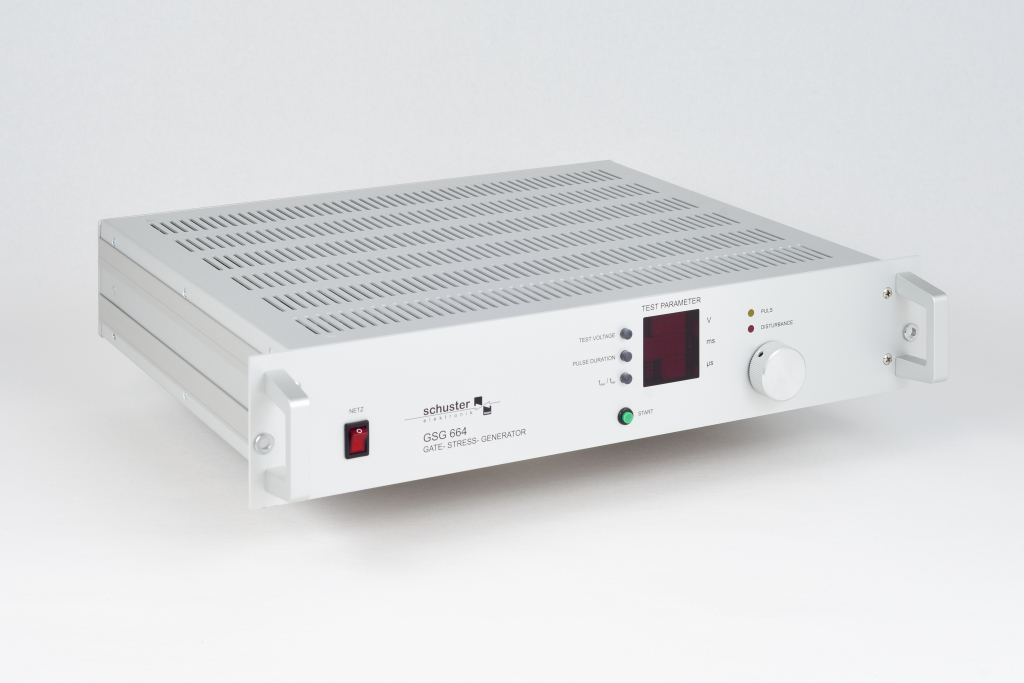

GSG 664 - Gate-Stress-Generator
- Handmessplatz für die Bauteilprüfung in Produktion und Qualitätssicherung
- Integration in automatische Anlagen über serielle Schnittstelle
- Ermittlung von Bauteileigenschaften in der Entwicklung
- Prüfspannung einstellbar im Bereich von 5,0 bis 75,0 V
- Impulsdauer einstellbar im Bereich von 10 µs bis 100 ms ± 1 µs
- Anstiegs- und Abfallzeit einstellbar im Bereich von 5 bis 50 µs
- Messbereich der Ausgangsspannung 80 V
Merkmale
Der Gate-Stress-Generator GSG 664 dient zur definierten Belastung von Leistungshalbleitern, speziell IGBTs, mit einem Selektionsimpuls.
Hierzu wird das Gate des Prüflings mit Spannungsimpulsen beaufschlagt. Die Prüfspannung kann im Bereich von 5,0 bis 75,0 V gewählt werden.
Die Impulsdauer ist im Bereich von 10 bis 100 µs, die Anstiegs- bzw. Abfallzeit im Bereich von 5 bis 50 µs einstellbar.

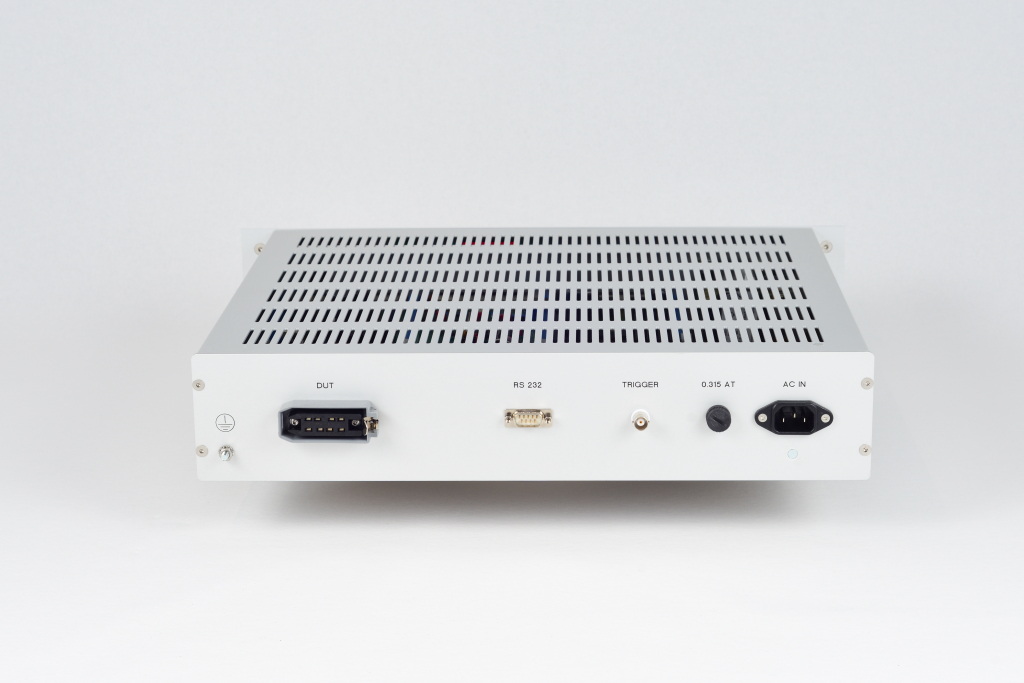

Das Gerät verfügt über eine serielle Schnittstelle und ist in allen Funktionen fernsteuerbar. Sobald die serielle Schnittstelle aktiviert wurde, ist die manuelle Bedienung gesperrt.
Die Prüfergebnisse und Parameter stehen sowohl über die serielle Schnittstelle als auch an den Gerätedisplays zur Verfügung.
Bei Konfiguration des Messgerätes über die serielle Schnittstelle werden die übermittelten Vorgabewerte angezeigt und für die Messung benutzt.

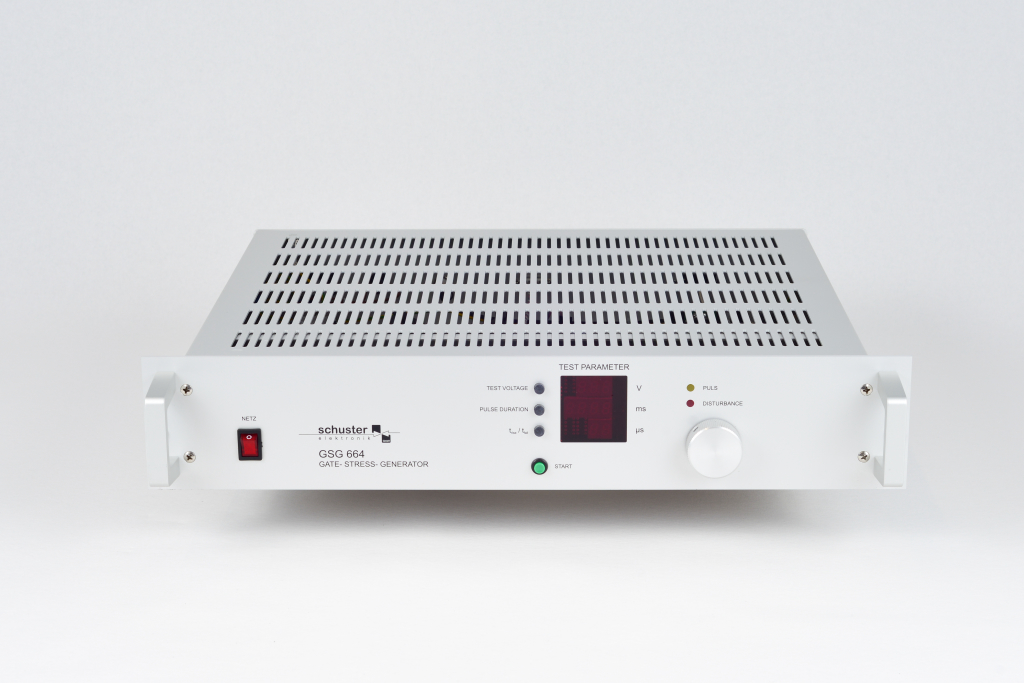

Die Impulsgenerierung wird überwacht. Wird der Impuls nach den eingestellten Parametern erzeugt, wird dies mit der LED **PULS **signalisiert. Kann der Impuls nicht richtig generiert werden, wird dies mit der LED **STÖRUNG **angezeigt.
