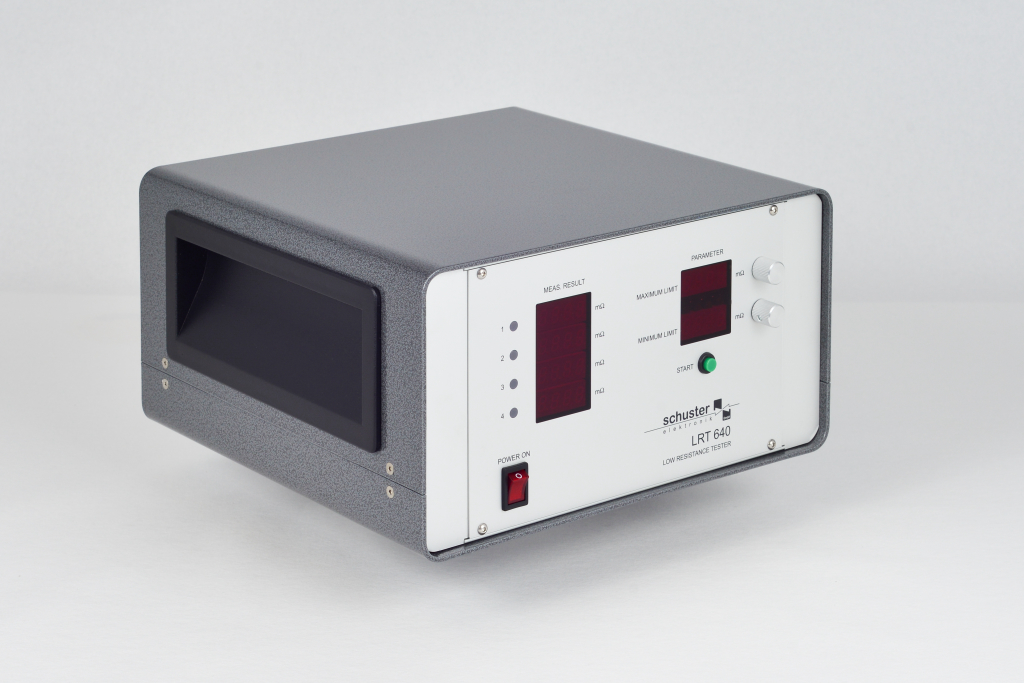

LRT 640 - Low Resistance Tester
- Integration in automatische Anlagen über Ethernet- und SPS-Schnittstelle
- Handmessplatz für die Bauteilprüfung in Produktion und Qualitätssicherung
- Widerstandsmessung an bis zu 4 Messstellen gleichzeitig
- Messbereich 1 bis 100 mW
- Kontaktprüfung vor jeder Messung
- Messung in Vierleitertechnik mit ratiometrischem Messverfahren mit Thermospannungskompensator
- Grenzwerte zur Gut- Schlecht- Sortierung
- SPS– und Ethernet- Schnittstelle
- Kurze Messzeit von ca. 50 ms / Messstelle
Merkmale

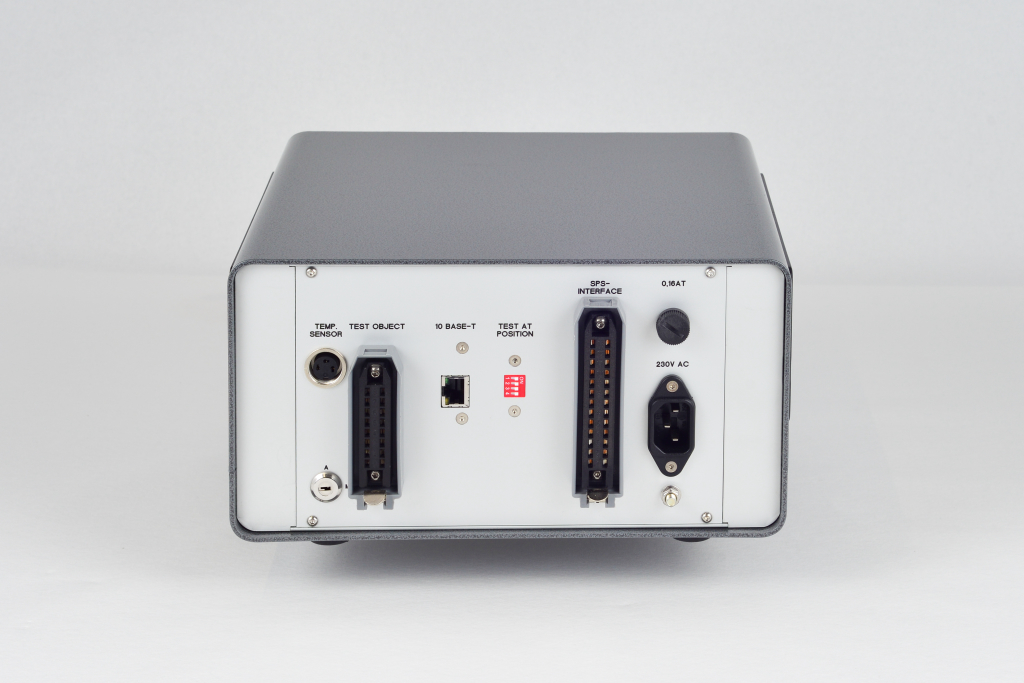

Das LRT 640 dient zur Messung von kleinen elektrischen Widerständen, wie z. B. Sicherungen, in Produktionslinien. Dazu ist das Gerät sowohl mit einer SPS - Schnittstelle zur Einbindung in die Ablaufsteuerung der Anlage als auch mit einer Ethernet - Schnittstelle zur Erfassung der Produktionsdaten ausgestattet.
Mit dem LRT 640 werden bis zu 4 Widerstände des gleichen Typs gleichzeitig gemessen.
Ein Messdurchgang wird durch SPS oder Tastendruck gestartet. Danach werden an jeder aktivierten Messstelle nacheinander durchgeführt:
Kontaktprüfung: mit einem Prüfstrom von ca. 100 mA über jedem Kontaktpaar wird der Widerstand der Messleitungen inkl. der Übergangswiderstände zu RX geprüft.
Nullpunktmessung: Im Ruhezustand (stromlos) treten Thermospannungen auf, die u. U. Widerstandsmessungen verfälschen könnten. Diese werden korrigiert.
Widerstandsmessung: Der Messstrom (ca. 0,5 A) durch Messobjekt und RREF wird eingeschaltet und aus dem Verhältnis der Spannungen wird der Widerstandswert ermittelt (ratiometrisches Messverfahren).
Das Ergebnis wird mit den Vorgaben Maximalwert und Minimalwert verglichen und führt zum Ergebnis Gut/Schlecht.

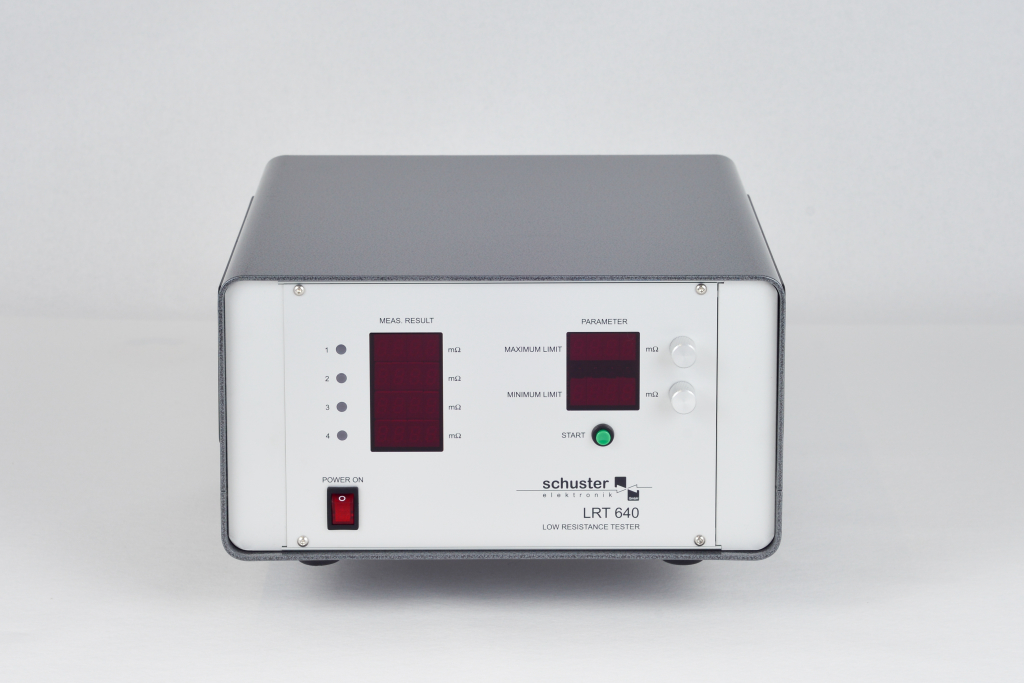

Dabei steht für jede Messstelle ein separates Anzeigefeld inkl. Gut/Schlecht – LED zur Verfügung.
