MU 625 - Messstellenumschalter
- Messstellenumschalter in Messsystemen für Leistungshalbleiter- Module
- Verbindungsherstellung der einzelnen Messgeräte des Systems mit dem Prüfling
- Messstellenumschalter mit 16 (wahlweise 8) Kanälen 16 x 600 A (Hauptstrompfade), 16 x 1 A (Sense-Anschlüsse), 2 x 16 x 1 A (Gate-Anschlüsse), Spannungsfestigkeit > 3.000 V
- Universelle Stromquelle zur Messung von Sensorelementen und Kontaktprüfung
- Mit Gate-Kurzschluss-Relais zur Prüfung von IGBT´s/MOSFET´s
- Aufbau komplett in Vier-Leitertechnik
- Konzipiert für die Integration in eine automatisierte Prüfanlage
Merkmale
Der Messstellenumschalter MU 625 ist ein wesentlicher Bestandteil des Messsystems für Leistungshalbleiter TSP 625. Er dient zur Verbindung der Messgeräte mit den Prüflingen.
Die Steuerung des Messstellenumschalters erfolgt über die serielle Schnittstelle.
Es stehen wahlweise 8 oder 16 Kanäle zur Verfügung. Jeder dieser Kanäle besitzt je einen Laststrom-, einen Sense- und zwei Gate- Anschlüsse.
Die Umschaltung des Lastzweigs ist durch Hochstrom-Relais realisiert, die für einen Laststrom von 30 A Dauerstrom, 600 A Spitzenstrom (2 ms) und 4.000 V Spannungsfestigkeit dimensioniert sind.

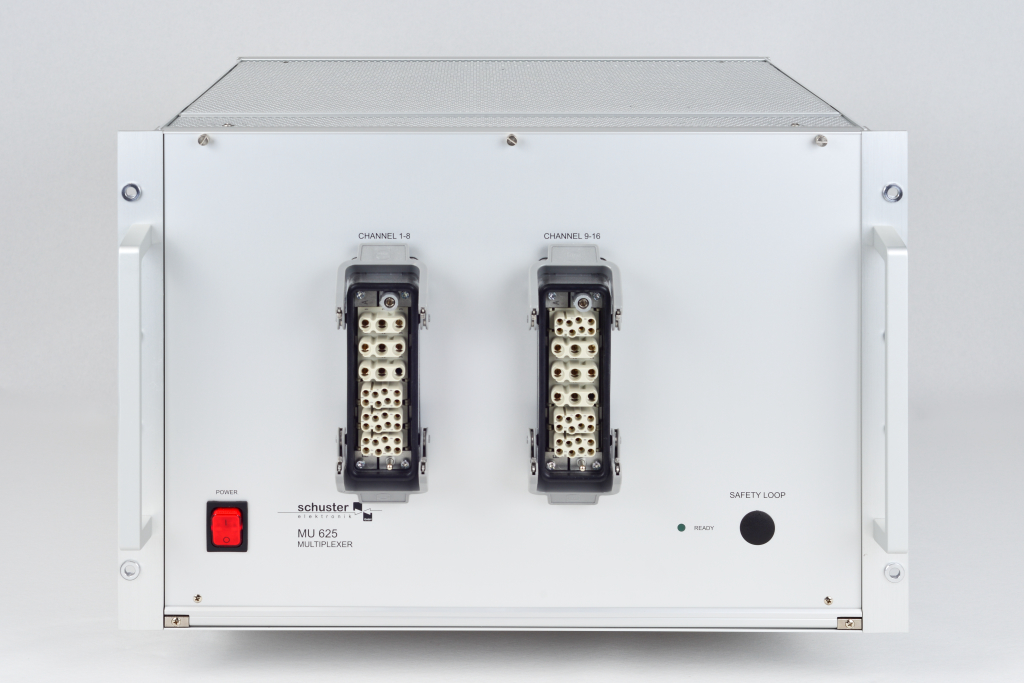

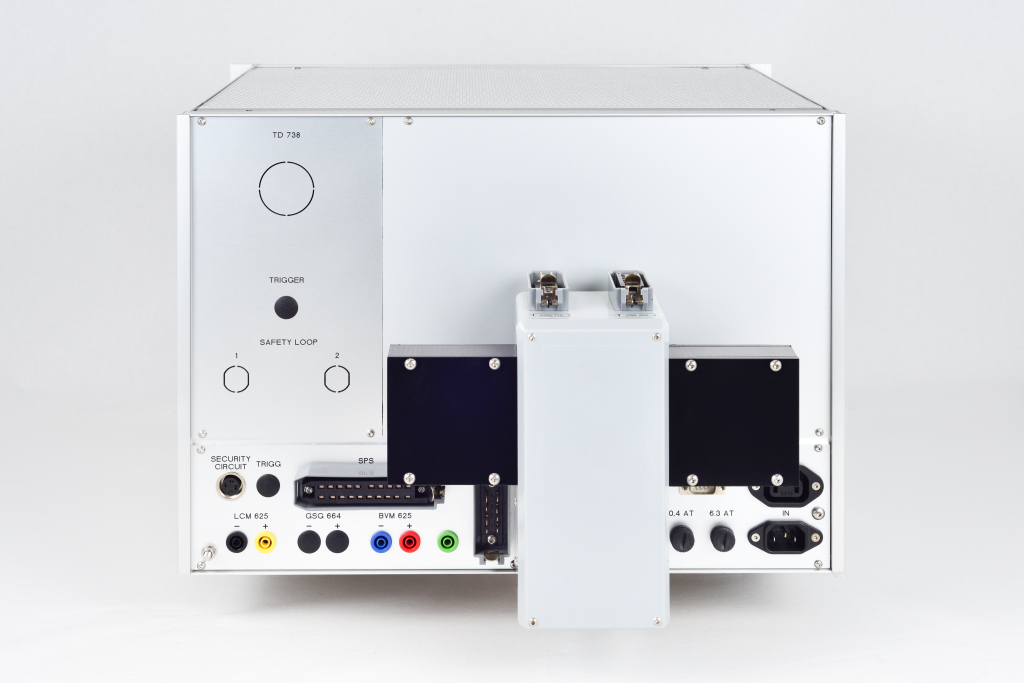

Die Prüflingsanschlüsse befinden sich auf der Vorderseite, die Messgeräteanschlüsse sind zur Rückseite herausgeführt.
Der Messstellenumschalter MU 625 ist komplett in Vier-Leitertechnik aufgebaut.
Zur Messung von IGBT´s sind Gate-Kurzschlussrelais, sowie eine sogenannte „Common Source“-Schaltung integriert (IGBT’s mit gemeinsamem Emitter).
Zusätzlich sind eine universelle Stromquelle sowie eine Spannungsmesseinheit integriert, die für Widerstandsmessungen und Kontaktprüfung verwendet werden.
